Opis
Tehnički parametri
Opis proizvoda
HA-032-F

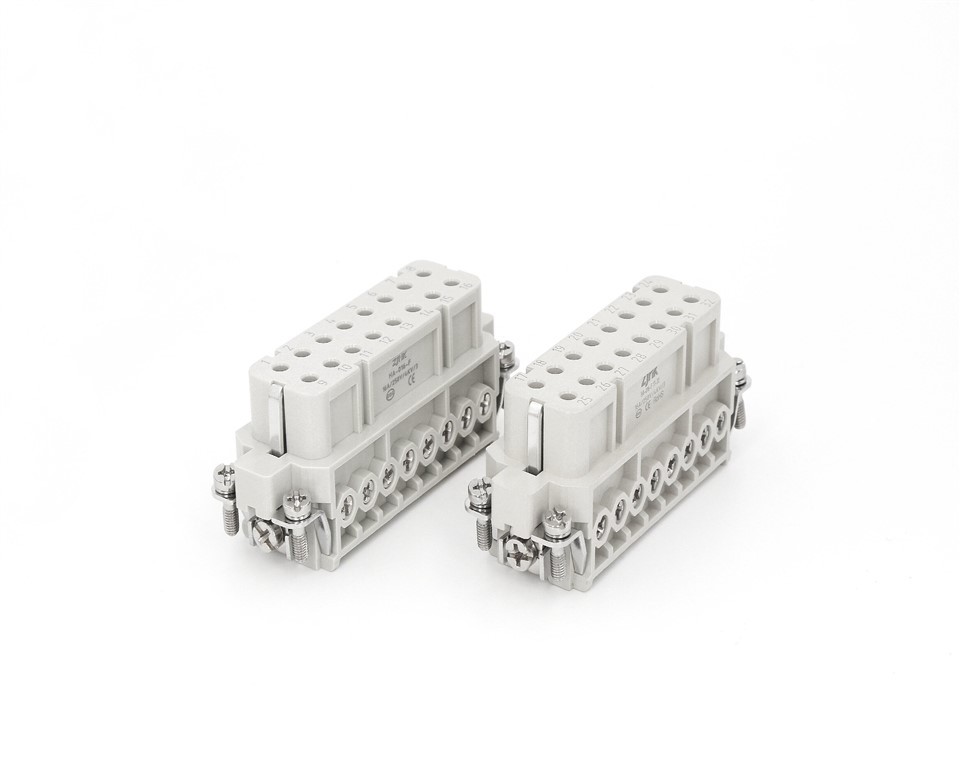

Umetci serije HA-032 imaju kompaktnu strukturu, integriraju 32 gusto raspoređene žice i postavljaju terminal za uzemljenje sa strane. Kao što je prikazano na slici, dio za električni prijenos ovog proizvoda sastoji se od 32 posrebrene igle, koje se zapravo sastoje od dva neovisna 16-pinska konektora, od kojih je svaki označen različitim brojem radi razlikovanja. Nudimo i univerzalne i neoznačene verzije kako bismo osigurali široku kompatibilnost s glavnim priključcima. Ovaj dizajn značajno povećava stopu iskorištenja prostora i osigurava pouzdanost rada opreme.
tehnička specifikacija
Tehnički podaci
DIN EN 60 664/DIN EN 61 984
Broj kontakata
32
Nazivna struja
16A
Nazivni napon
250V
Nazivni impulsni napon
4kV
Stupanj onečišćenja
3
Stupanj onečišćenja2 Također
16A 230/400V 4kV 2
Nazivni napon prema UL Csa
600V
Otpor izolacije
Veći ili jednak 1010Ω
Materijal
Polikarbonat
Ograničenje temperature
-40 stupnjeva ...+125 stupnjeva
Zapaljivost prema UL94
V0
Ciklusi parenja mehaničkog radnog vijeka-
Veći ili jednak 500
Kontakti
Materijal
Bakrena legura
Površinski
Tvrdo-srebro/Tvrdo-zlatoPozlaćen
Kontaktni otpor
Manje ili jednako 1mΩ
Vijčani terminal
Mjerač žice
1.0-2,5 mm²
AWG
18-14
Moment pritezanja
0,5 Nm
SIROVINA PROIZVODA
Naši proizvodi koriste -kućišta od tlačno lijevanog aluminija, koja pružaju vrhunsku zaštitu od prljavštine, vlage i mehaničkog opterećenja. Dizajnirani su da osiguraju sigurnu, jednostavnu i učinkovitu montažu strojeva i opreme, dok značajno povećavaju ukupnu otpornost, izdržljivost i vodootpornost.
AMPACITET
Lijeva slika prikazuje nazivne specifikacije serije HA-032-F. U usporedbi s većinom sličnih plug-konfiguracija, ova serija podržava veća strujna opterećenja pod identičnim uvjetima. Dodatno, njegova nosivost struje značajno se povećava s većom površinom poprečnog presjeka vodiča.
OPSEĆNIJA PERSPEKTIVA
Pogled sa strane
Kao što je prikazano na lijevoj slici, umetci serije HA-032 sastoje se od dva 16-pinska čipa. Kako bi se olakšalo jasno razlikovanje između to dvoje, svaki je umetak označen posebnim identifikacijskim brojem. Plastične komponente izrađene su od uvezenog polikarbonatnog (PC) materijala koji nudi izvrsnu otpornost na teške uvjete okoline.
Donje ožičenje
Gledano s donje strane, žice koje povezuju struju i signale mogu se spojiti kroz ženske umetke na dnu. Nakon što su žice spojene, zategnite ih vijcima sa strane kako biste dovršili spajanje cijelog ferleta. Specifikacije žica u rasponu od 1 četvornog milimetra do 2,5 četvornih milimetara mogu se koristiti za ožičenje.
ISPITIVANJE POSTANJA TEMPERATURE DC
Ova analiza procjenjuje radnu temperaturu vodiča kako bi se utvrdila najveća dopuštena struja. Povišene razine struje generiraju otporno zagrijavanje, uzrokujući porast temperature i odgovarajuće smanjenje sposobnosti-provođenja struje. Procjena uključuje geometriju vodiča, uvjete okoline i toplinska svojstva kako bi se uspostavila sigurna radna ograničenja i spriječilo pregrijavanje u električnim sustavima.
Cilj
Mehanizam grijanja
Ključni čimbenici
Svrha
Cilj
Određivanje najveće dopuštene struje u vodičima.
Mehanizam grijanja
Otporno zagrijavanje se povećava s povišenim razinama struje.
Ključni čimbenici
Uzima u obzir geometriju, ambijentalna i toplinska svojstva.
Svrha
Sprječavanje pregrijavanja i osiguranje sigurnosti električnog sustava.
ŠIROKE PRIMJENE
SLJEDEĆA-GENERACIJA INDUSTRIJSKE PLATFORME POVEZIVANJA
Projektirano za zahtjevna okruženja, ovo integrirano napajanje-i-podatkovno rješenje besprijekorno povezuje-brze pisače, pametne tkalačke stanove i IIoT mreže u jedan robustan proizvodni ekosustav. Njegov modularni, unaprijed-sastavljeni dizajn uključuje se izravno u postojeće sustave, drastično smanjujući vrijeme integracije i troškove ožičenja dok povećava dugovječnost opreme. S kućištima s oznakom IP68-i vojnom-EMI zaštitom, osigurava potpunu zaštitu od prašine, vlage i smetnji, jamčeći nesmetan protok podataka od senzora, servo uređaja i sučelja u oblaku.
ULOGA TEŠKIH-KONEKTORA U UPRAVLJAČKIM SUSTAVIMA MOTORA
Konektori za teške uvjete služe kao kritične komponente koje povezuju senzore, aktuatore i upravljačke jedinice unutar motora zrakoplova. Oni prenose upravljačke signale i-podatke o praćenju u stvarnom vremenu u ekstremnim radnim uvjetima, uključujući visoke temperature i intenzivne vibracije. Njihov robustan dizajn osigurava stabilne električne veze, omogućujući upravljačkom sustavu točnu procjenu performansi motora i brzo podešavanje parametara. To povećava operativnu pouzdanost, učinkovitost i sigurnost tijekom leta.
ULOGA TEŠKIH{0}}KONEKTORA U PV SUSTAVIMA
Inverter, temeljna komponenta fotonaponskih sustava, pretvara istosmjerni u izmjenični. Konektori-za teške uvjete rada povezuju pretvarač s mrežom, omogućujući učinkovit prijenos energije. Budući da izmjenjivači stvaraju toplinu i često rade u okruženjima visoke-temperature, ovi priključci moraju nuditi izvrsnu otpornost na toplinu i rasipanje. Osiguravaju stabilne performanse pod toplinskim stresom, održavaju veliki-prijenos struje i smanjuju gubitak energije.
PRIJEVOZ
Konektori za teške uvjete rada koji se koriste u željezničkom prijevozu integriraju napajanje, upravljačke signale, podatkovnu komunikaciju i funkcije kočenja u modularne jedinice, nudeći učinkovito plug{0}}and-rješenje. Osiguravaju pouzdan rad u kritičnim sustavima vuče i signalizacije, čak i pod zahtjevnim uvjetima okoline. Dizajn pojednostavljuje instalaciju, povećava izdržljivost i u skladu je sa rigoroznim industrijskim standardima, pružajući punu funkcionalnost kroz kompaktno i robusno sučelje.
O NAŠOJ TVRTKI
Tvornice-u vlastitom vlasništvu i automatizirane radionice
Certificirana rješenja povezivanja-za teške uvjete rada
Haoke Electric Co., Ltd. tehnološki je-proizvođač specijaliziran za teške{3}}električne konektore. Naše integrirane mogućnosti obuhvaćaju istraživanje i razvoj, potpuno automatizirane proizvodne linije i certificiranje širom svijeta, osiguravajući da svaki proizvod zadovoljava najviše standarde.
Globalna stručnost i portfelj proizvoda
Predvođeni timom od više-deset certificiranih inženjera i podržani desecima inteligentnih proizvodnih sustava, isporučujemo tisuće konfiguracija u serijama HA, HE, HEE, HD, HDD i HSB. Svi proizvodi imaju UL-, CQC-, CE-, UKCA- i EAC-certificirane, pružajući vrlo pouzdana, stabilna i prilagodljiva rješenja vodećim međunarodnim poduzećima.
OVLAŠTENA CERTIFIKACIJA
Nakon godina truda, prikupili smo široku paletu certifikata
UL
PATENTI
POVEZANI CERTIFIKATI
često postavljana pitanja
P: 1. Proizvodite li robu sami ili je nabavljate od dobavljača?
O: Imamo vlastitu tvornicu u gradu Wenzhou, provincija Zhejiang, Kina.
Q:2.Koliko dugo traje vaše jamstvo?
O: 12 mjeseci. Svaki problem s kvalitetom mijenja se vašom sljedećom narudžbom besplatno.
Q:3.Koja je vaša prednost u usporedbi s Hartingom, ILME, TE (SIBAS)?
O: Naš HDC može savršeno zamijeniti Harting, ILME, TE (SIBAS), većina klijenata koji su koristili te marke prije, nakon testa, oni biraju nas. Također, naša cijena je niža od Hartinga 40-50%.
Q:4.Ako želim neke obične proizvode, imate li zaliha u skladištu?
O: Većina modela je na skladištu, a količina narudžbe je neograničena. Također dobrodošle male narudžbe.
