Detalji:

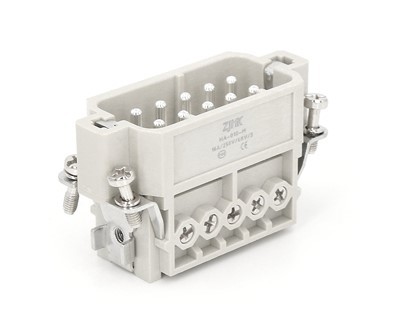

Ovo je standardni umetak serije HA, koji ima 10 klinova od legure bakra. A zbog svog jednostavnog rada i jedinstvene specifikacije, široko se koristi u raznim industrijama. Ovaj proizvod može raditi u teškim okruženjima i dobar je izbor za visoke-zahtjeve kvalitete.
Nape serije HA-010 zauzimaju prostor-kompaktnu strukturu, koja se sastoji od 10 gusto poredanih žica s bočnim-priključcima za uzemljenje. Kao što je prikazano na lijevom dijagramu, ovi proizvodi uključuju 10 posrebrenih vodljivih pinova za električni prijenos. Nudimo generičke i neoznačene verzije kako bismo održali široku kompatibilnost s vodećim proizvođačima konektora. Ovaj optimizirani dizajn maksimizira prostornu učinkovitost dok jamči pouzdan rad opreme.
tehnička specifikacija
Tehnički podaci
DIN EN 60 664/DIN EN 61 984
Broj kontakata
10
Nazivna struja
16A
Nazivni napon
250V
Nazivni impulsni napon
4kV
Stupanj onečišćenja
3
Stupanj onečišćenja2 Također
16A 230/400V 4kV 2
Nazivni napon prema UL Csa
600V
Otpor izolacije
Veći ili jednak 1010Ω
Materijal
Polikarbonat
Ograničenje temperature
-40 stupnjeva ...+125 stupnjeva
Zapaljivost prema UL94
V0
Ciklusi parenja mehaničkog radnog vijeka-
Veći ili jednak 500
Kontakti
Materijal
Bakrena legura
Površinski
Tvrdo-srebro/Tvrdo-zlatoPozlaćen
Kontaktni otpor
Manje ili jednako 1mΩ
Vijčani terminal
Mjerač žice
1.0-2,5 mm²
AWG
18-14
Moment pritezanja
0,5 Nm
proces oblikovanja
Ovi umetci -zabrave s vijcima proizvode se na potpuno automatiziranoj liniji: vodljive igle umetnute su u plastične dijelove s preciznošću od ±0,01 mm, vijci se automatski zatežu na oba reda jezgre za sigurnu električnu vezu, a metalna školjka i bočna ploča sastavljeni su za konačno pakiranje. Proces jamči točne dimenzije i dosljednu kvalitetu.
TRENUTNA NOSIVOST
Lijeva slika prikazuje kako se nazivna radna struja HA-010-F i usporedive serije proizvoda mijenja s temperaturom okoline. Ova linija proizvoda može podnijeti veća strujna opterećenja pod istim uvjetima. Nadalje, njegova nosivost struje raste proporcionalno s kvadratom promjera žice.
-DUBINSKI POGLED NA ARHITEKTURU SERIJE HA-010-F
POVEZANI PROIZVODI
Tanki konektor s 10 pinova može se uskladiti s poklopcima i kućištima serije 10A
NAPE SERIJE H10A
Naše nape serije H10A-SE-2B, dizajnirane za zaštitu 10-jezgrenih ferča, precizno su lijevane pomoću vlastitih kalupa naše tvrtke i uspješno su prošle sveobuhvatne autoritativne testove, uključujući IP65, RoHS, CE, ISO9001 i druge certifikate. Može osigurati stabilnu vezu ferule i jamčiti stabilan rad opreme.
KUĆIŠTA SERIJE H10A
Kućište H10A-BK-1L opremljeno je 10-pinom za umetanje. Slika prikazuje jednu-konfiguraciju pina. Također možemo ponuditi opciju s dvostrukom iglom s obje strane. Proizveden je preciznim lijevanjem pod pritiskom i konačno dovršen kroz korake kao što su CNC glodanje, skidanje ivica, pjeskarenje i narezivanje da bi se formirao oblik. Prošao je više međunarodnih certifikata i može pružiti stabilnu zaštitu.
PROFESIONALNA OPREMA ZA ISPITIVANJE
Naš je objekt opremljen sveobuhvatnom opremom za ispitivanje koja zadovoljava međunarodne standarde. Imamo specijalizirane alate uključujući testere dima, programibilne klimatske komore, testere UV otpornosti i testere sile umetanja/izvlačenja. Na primjer, provodimo 24-satne testove slanog spreja na standardnim željeznim komponentama kako bismo provjerili njihovu izdržljivost u vlažnim uvjetima.
Ispitivanje istosmjernog porasta temperature
Ova procjena određuje najveću dopuštenu struju procjenom radne temperature vodiča. Kako struja raste, otporno zagrijavanje uzrokuje porast temperature, što zauzvrat smanjuje strujni-kapacitet prijenosa. Analiza uključuje veličinu vodiča, uvjete okoline i toplinska svojstva kako bi se uspostavila sigurna radna ograničenja i spriječilo pregrijavanje u električnim sustavima.
Fluorescencijski spektrometar s disperzijom X-zraka
EDXRF spektrometrija naširoko se koristi za otkrivanje opasnih elemenata poput olova, kadmija i žive u tlu, vodi i zraku. Omogućuje učinkovitu i točnu analizu koja je neophodna za praćenje okoliša i usklađenost sa sigurnošću.
HAOKE ELECTRIC pruža rješenja povezivanja za-teška opterećenja dizajnirana za primjene energije vjetra, povećavajući pouzdanost i-troškovnu učinkovitost. Serija HM (uključujući HMK i H2MK) integrira prijenos snage i signala u kompaktnom dizajnu, idealnom za kontrolu nagiba i gondole. Njihova modularna postavka omogućuje fleksibilnu kombinaciju 2–6 jedinica, omogućujući 50% bržu instalaciju i pojednostavljeno održavanje sa značajkama brzog-spajanja kako bi se smanjili zastoji i operativni troškovi.
prijevozna željeznica
U području željezničkog prijevoza, konektori za teške uvjete rada pružaju učinkovita rješenja "plug{0}}and-play" integracijom prijenosa energije, kontrolnih signala, podatkovne komunikacije i funkcija kočenja u modularne jedinice. Ova vrsta proizvoda može pružiti stabilne performanse za važne primjene kao što su sustavi vuče i signalna oprema, te može raditi kontinuirano i pouzdano u teškim okruženjima. Njegova integrirana struktura ne samo da pojednostavljuje proces ugradnje, već također povećava izdržljivost proizvoda, ispunjavajući stroge industrijske standarde - postižući potpunu povezanost napajanja i signala kroz objedinjeno i robusno sučelje kako bi se osigurao stabilan rad vlaka.
hot runner industrija
Naši konektori za teške uvjete rada dizajnirani su za zahtjevne industrijske primjene kao što su kalupi za vruće tokove i sustavi ekstruzije. U skladu s industrijskim standardima, kompatibilni su s glavnim proizvodima uključujući one Hartinga, ILME-a i TE (SIBAS). Ovi konektori otporni su na visoke temperature, jake struje i kontinuirane vibracije, a istovremeno održavaju stabilne performanse. Uz robusnu zatvorenu strukturu i materijale-otporne na koroziju, učinkovito sprječavaju ulazak prašine, vlage i kemikalija. Preciznim inženjeringom osiguravaju pouzdan prijenos energije i signala, povećavajući trajnost i radnu učinkovitost ključnih proizvodnih procesa.
O NAŠOJ TVRTKI
Haoke Electric Co., Ltd. je profesionalni proizvođač konektora za-teška opterećenja, predan isporuci vrlo pouzdanih i inovativnih električnih rješenja. Koristeći vješt tim za istraživanje i razvoj i napredne automatizirane proizvodne pogone, tvrtka nudi prilagođene proizvode konektora za različite industrije. Uz-pristup usmjeren na klijenta, Haoke je sklopio partnerstvo s brojnim međunarodnim liderima i stekao certifikate uključujući UL, CQC, CE, UKCA i EAC. Njegovi proizvodi naširoko se koriste na globalnim tržištima, posebice u Europi i Americi, potičući inteligentnu povezanost i industrijske inovacije.
Voditelj u industriji: Iskustvo u istraživanju i razvoju i automatizirane linije isporučuju konektore visoke-pouzdanosti za teške-opterećenja.
Globalno certificirano: potpuna-odobrenja (UL, CE, CQC, itd.) osiguravaju besprijekoran pristup Europi i Americi.
Klijent na prvom mjestu: duboka partnerstva s globalnim divovima pokreću pametnu povezanost u svim sektorima.
Doseg u cijelom svijetu: Proizvodi široko prihvaćeni u Europi i SAD-u, postavljajući pouzdanu mjeru za električna rješenja.
Vlastiti proizvodni pogon naše tvrtke ima ukupnu građevinsku površinu od 10.000 četvornih metara, pokrivajući svaki proizvodni korak konektora za teške-opterećenja.
Kreativni tim
Tvrtka održava-aktivnosti izgradnje tima svake godine. S osobljem od 130, tvrtka ima snažan osjećaj timske kohezije.
CERTIFIKATI
UL
EAC
UKCA
CE
ISO9001
FAQ
01. Ako smo zainteresirani za vaš konektor za teške uvjete rada, možemo li posjetiti vašu tvornicu?
Da. Obično smo dobrodošli da nas posjetite i možemo naučiti više jedni od drugih.
