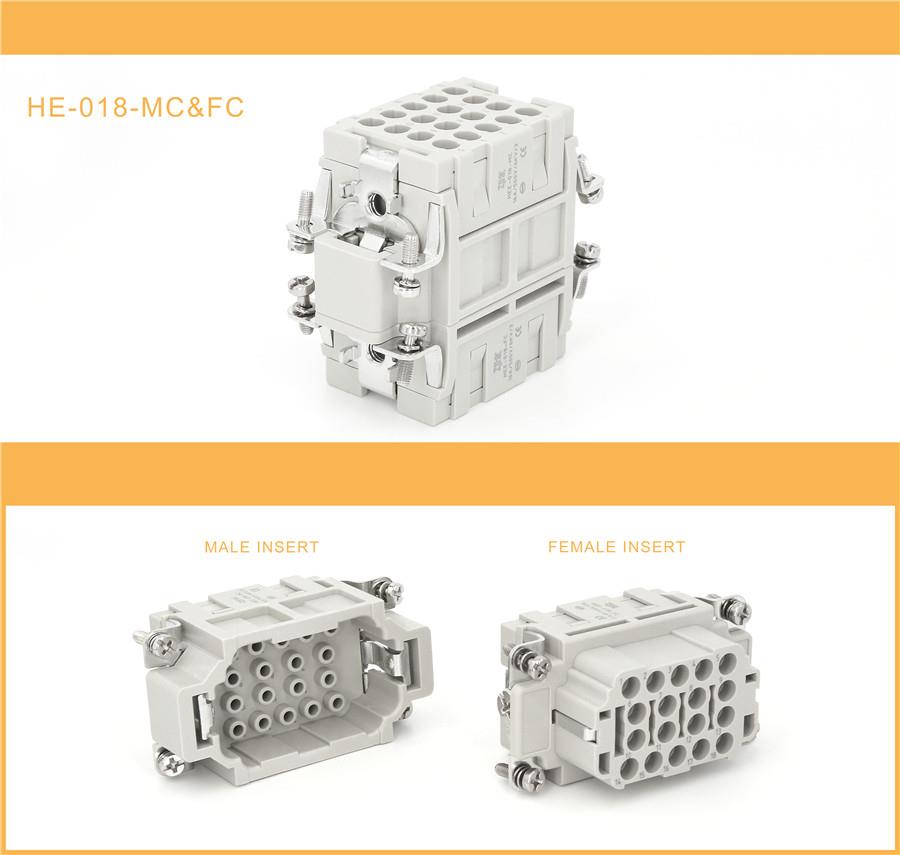

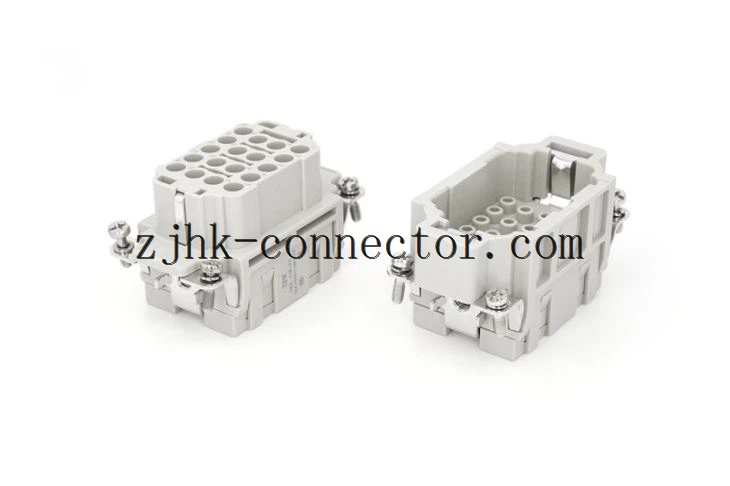

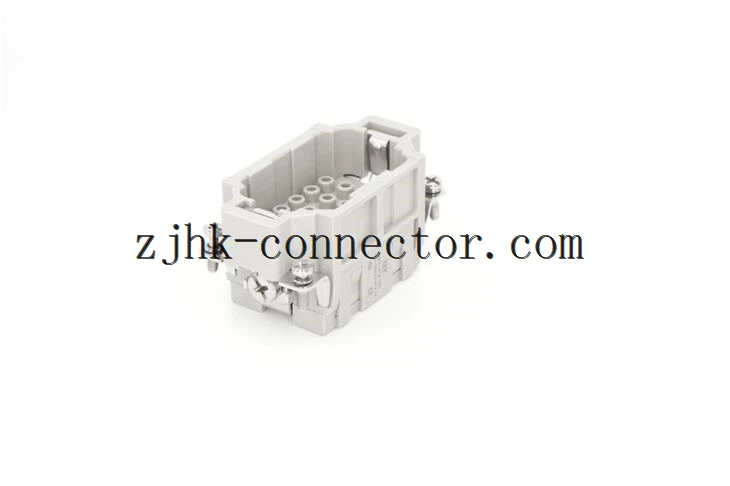

Prikaz slike
Tehničke karakteristike
Vrsta priključka | HDC |
Tehnički podaci | DIN EN60 664 / DIN EN61 984 |
Broj kontaktora | 18 + PE |
Slučaj | 10B |
Električna montaža | uvijen |
Nazivni napon prema DIN EN 61 984 | 500V |
Nazivni napon na UL / CSA | 600V |
Nazivna struja | 16A |
Nazivni impulsni napon | 6kV |
Otpor izolacije | > 1010 Ω |
Materijal | Polikarbonat |
Radna temperatura | 40 ° C ... + 125 ° C |
Zapaljivost prema do UL 94 | V0 |
Mehanički radni vijek (ciklusi parenja) | > 500 |
Materijal za kontakte | Slitina bakra |
Površina kontakata | Standardna tvrdo-srebrna, opcionalno tvrdo pozlaćena |
Otpori kontakata | <> |
Proljetna mjerača žice za stezaljke | AWG26-12 / 0,14 - 4,0 mm2 |
Duljina uklanjanja | 7-9mm |
Proizvođač | ZJHK |

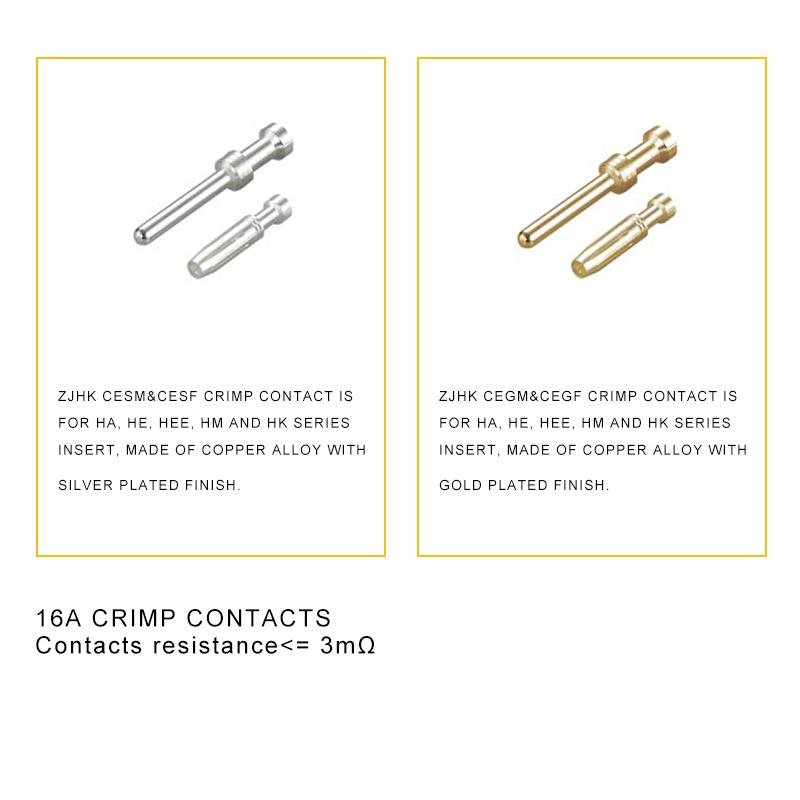

Naručite izravne kontakte odvojeno
Prihvatljivo područje presjeka žice:
· 0,37 mm 2
· 0,5 mm 2
· 0,75 mm 2
· 1,0 mm 2
· 1,5 mm 2
· 2,5 mm 2
· 3,0 mm 2
· 4,0 mm 2
Upozorenje:
Ti se priključci ne smiju spojiti ili isključiti pod električnim opterećenjem. Konektori iste ili različite vrste raspoređeni u liniji trebaju biti polarizirani kako bi se spriječila mogućnost pogrešnog spajanja.
