Opis proizvoda
HA-016-MC
HA-016-MC je vrsta HA serije konektora za teške uvjete rada sa stezanim završetkom terminala koji pruža stabilne električne performanse bez zagrijavanja. Spoj je robustan i podnosi jake vibracije, udarce, povišenu temperaturu i koroziju, što ga čini idealnim za oštra industrijska okruženja. Označen na 16 A, služi za pakiranje, tekstil, automatizaciju i vjetroelektrane.
tehnička specifikacija
Tehnički podaci
DIN EN 60 664/DIN EN 61 984
Broj kontakata
16
Nazivna struja
16A
Nazivni napon
250V
Nazivni impulsni napon
4kV
Stupanj onečišćenja
3
Stupanj onečišćenja2 Također
16A 230/400V 4kV 2
Nazivni napon prema UL Csa
600V
Otpor izolacije
Veći ili jednak 1010Ω
Materijal
Polikarbonat
Ograničenje temperature
-40 stupnjeva ...+125 stupnjeva
Zapaljivost prema UL94
V0
Ciklusi parenja mehaničkog radnog vijeka-
Veći ili jednak 500
Kontakti
Materijal
Bakrena legura
Površinski
Tvrdo-srebro/Tvrdo-zlatoPozlaćen
Kontaktni otpor
Manje ili jednako 1mΩ
Vijčani terminal
Mjerač žice
0.14-4,0 mm²
AWG
26-12
proizvodni proces
Naši precizni umetci proizvode se putem potpuno automatiziranog proizvodnog sustava, koji uključuje pojednostavljeni tro-fazni proces sastavljanja: (1) umetanje jezgrene igle - pomoću visoko-preciznog robotskog pozicioniranja za ugradnju vodljivih iglica s točnošću od ±0,01 mm; (2) Sklop žičane veze - koji koristi matricu vijaka s dva-reda za sigurne električne veze; (3) Enkapsulacija kućišta - koja implementira momentom-kontrolirano pričvršćivanje za strukturno spajanje komponenti. Ovaj automatizirani proces osigurava dosljednu kvalitetu i preciznost u svakoj proizvedenoj jedinici.
NAZIVNA STRUJA
Slika s desne strane prikazuje trenutne specifikacije za našu seriju HA-016-MC. Usporedba s ekvivalentnim modelima pokazuje da HA-016-MC održava umjereni kapacitet struje pod identičnim radnim uvjetima, pozicionirajući ga kao uravnoteženo rješenje za standardne primjene.
SVEOBUHVATNI PRIKAZ
Strana serije od 16 pinova
Proizvod ima numerički sekvencirane završne komore za preciznu dodjelu pinova. Pripadajuće muške stezne igle sigurno su zaključane na mjestu integriranim unutarnjim mehanizmom za zadržavanje. Osim toga, bočne metalne komponente i njihovi vijci sastavljaju se kombinacijom-automatiziranih strojeva u kući i ručnih procesa.

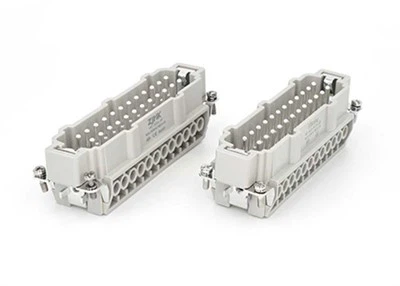

Muški i ženski umeci od HA-016-MC
Slika prikazuje odgovarajući par muških i ženskih umetaka. Oba zahtijevaju upotrebu zasebnih klinova za stezanje. Pomaknuta izbočena struktura sa strane služi kao polarizirajuća značajka za sprječavanje pogrešnog spajanja. U usporedbi s drugim metodama spajanja, stegnuti završetak nudi vrhunsku mehaničku stabilnost i pouzdanost.
ODGOVARAJUĆI CRIMP KONTAKTI
posrebreni 16A muški kontakt
posrebreni 16A ženski
pozlaćeni 16A muški kontakt
pozlaćena 16A ženska
TESTNA OPREMA I PROIZVODNJA
Ispitivanje istosmjernog porasta temperature
Ovaj test prati temperaturu vodiča pod opterećenjem kako bi se odredio siguran kapacitet struje. Kako struja raste, otporno zagrijavanje uzrokuje porast temperature, smanjujući snagu struje. Procjena uzima u obzir veličinu vodiča, uvjete okoline i toplinska svojstva kako bi se uspostavila sigurna radna ograničenja i spriječilo pregrijavanje u električnim sustavima.
Precizna automatizacija za vrhunsku kvalitetu
Proizvodnja ovih umetaka -za zaključavanje odvija se na potpuno automatiziranoj liniji, što osigurava iznimnu dosljednost. Ključni koraci uključuju: precizno umetanje vodljivih pinova u plastičnu komponentu s točnošću od ±0,01 mm; automatizirano pričvršćivanje vijaka na oba reda jezgri kako bi se zajamčili pouzdani spojevi; te konačnu montažu metalne ljuske i bočne ploče. Ovaj integrirani proces jamči precizne dimenzije i ujednačenu visoku kvalitetu.
SCENARIJI PRIMJENE
Naši-izdržljivi priključci napravljeni su da izdrže ekstremne uvjete vrućih kalupa i ekstruzijskih sustava. Dizajnirani da budu otporni na visoke temperature, jake struje i kontinuirane vibracije, održavaju stabilan rad zahvaljujući robusnoj brtvi i materijalima otpornim-na koroziju koji sprječavaju ulazak onečišćenja. Njihovo precizno inženjerstvo osigurava potpunu kompatibilnost s industrijskim-standardnim komponentama Hartinga, ILME-a i TE-a, isporučujući pouzdanu snagu i prijenos signala kako bi se povećala trajnost i radna učinkovitost u kritičnim procesima.
u industrijama vrućih trkača>>
Konektori za-teške uvjete rada djeluju kao neuronsko čvorište modernih tiskarskih linija: jedno standardizirano sučelje povezuje ulagače, slagače, -rezače matrice i jedinice za inspekciju bez obzira na marku, dok oklopljeni kontakti prenose snagu, servo signale i industrijski-Ethernet preko 100 m s<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.
u tekstilnim strojevima>>
VISOKE PERFORMANSE
Modularna serija za prijenos signala
Konektori za teške uvjete rada imaju modularni dizajn koji integrira napajanje, signal i prijenos podataka u jednom kućištu. To pojednostavljuje ožičenje, podržava fleksibilnu konfiguraciju i omogućuje jednostavno proširenje sustava za industrijsku automatizaciju i strojeve za ispis.
pogledajte više
Poboljšanje učinkovitosti ormarića s modularnim konektorima
Primjena konektora-za teške uvjete rada u ormarima iskorištava njihov modularni dizajn za optimizaciju učinkovitosti i fleksibilnosti. To omogućuje prilagođene rasporede koji kombiniraju različite vrste kontakata, ubrzavajući ožičenje, omogućujući jednostavnu rekonfiguraciju i pojednostavljujući postupke održavanja.
pogledajte više
Prilagođene razine zaštite
Konektori za-teške uvjete rada imaju modularnu strukturu koja omogućuje prilagođene razine zaštite za teška okruženja. Ovaj dizajn omogućuje da isti okvir konektora bude opremljen različitim brtvama, bravama i školjkama, osiguravajući pouzdanu izvedbu u aplikacijama izloženim vlazi, prašini i kemijskoj koroziji.
pogledajte više
O NAŠOJ TVRTKI
Kao stručnjak za-teške konektore, Haoke Electric Co., Ltd. gradi svoju reputaciju na inženjerskoj izvrsnosti i preciznoj proizvodnji. Naši napredni automatizirani proizvodni pogoni i predani tim za istraživanje i razvoj omogućuju nam pružanje prilagođenih rješenja za konektore visokih-učinkovitosti za izazovna industrijska okruženja. Predanost tvrtke kvaliteti i sigurnosti potvrđena je certifikatima UL, CQC, CE, UKCA i EAC, dok je naš globalni doseg-sa snažnim prodorom u Europu i Ameriku-učvršćen kroz partnerstva s međunarodnim liderima. Haoke je ključan u omogućavanju inteligentnog povezivanja i pokretanju industrijskih inovacija naprijed.
130+
aktivni članovi
83+
Izvozne zemlje
20+
Godišnje izložbe
13+
Godine iskustva
OVLAŠTENA CERTIFIKACIJA
FAQ
P: 1. Koliko dugo traje vaše jamstvo?
O: 12 mjeseci. Svaki problem s kvalitetom mijenja se vašom sljedećom narudžbom besplatno.
P: 2. Koja je vaša prednost u usporedbi s Hartingom, ILME, TE (SIBAS)?
O: Naš HDC može savršeno zamijeniti Harting, ILME, TE (SIBAS), većina klijenata koji su koristili te marke prije, nakon testa, oni biraju nas. Također, naša cijena je niža od Hartinga 40-50%.
P: 3. Koje trgovinske uvjete možete prihvatiti?
O: Trgovinski uvjeti, EXW & FOB & CIF & DDP & CFR po vašem izboru.
P: 4. Koje je vrijeme isporuke?
O: Obično je potrebno 7~10 dana za skupnu narudžbu, 1~3 dana za malu narudžbu je dovoljno. Za prilagođene narudžbe trebat će više vremena.
